Типы неподвижных опор трубопроводов

Неподвижные опоры с ППУ для трубопроводов бывают разных типов:

• хомутовые, которые могут иметь один или два хомута;
• лобовые;
• щитовые.

Неподвижные опоры ППУ по ГОСТ изготавливают из стали или свинца, в зависимости от материала самого трубопровода. Для защиты от коррозии, вызванной блуждающими токами, в теплосетях используют электроизоляционные прокладки.

Также выделяют неподвижные опоры ППУ ПЭ, которые могут быть как не разгруженными (переносят осевые нагрузки от веса трубы и теплоносителя), так и разгруженными (не зависят от этих нагрузок).

Хомутовые модели пользуются большой популярностью благодаря своей простоте монтажа. На каждом конце такой детали устанавливаются упоры, один из которых крепится к трубе, а другой к опорной конструкции.

Щитовые неподвижные опоры труб ППУ могут быть стандартными или усиленными, в зависимости от расчетных нагрузок. Также их делят на модели для наземной или подземной, канального и бесканальной прокладки трубопроводов.

Характеристики

Неподвижная пора относится к несущим элементам трубопровода.

Главным отличием неподвижной опоры от подвижной является ее жесткая фиксация трубы. Неподвижная опора не позволяет трубе смещаться в вертикальном, горизонтальном или наклонном положении.

Соединение опоры с трубопроводом осуществляется при помощи сварки или крепежных элементов (гайки, болты, шпильки).

Маркировка: НОП.

Диаметр изделия варьируется от 32 мм до 1420 мм.

Неподвижные опоры рассчитывают для использования на трубопроводах с высокими рабочими нагрузками.

Неподвижная опора исключает смещения трубы в любом из направлений (вертикальное, горизонтальное, боковое).

Опора поглощает (принимает на себя) вертикальные динамические нагрузки, а также компенсирует горизонтальные нагрузки, вызванные температурными изменениями, гидроударами рабочего носителя, смещениями и вспучиванием грунта, пульсацией, вибрацией и пр. Неподвижные опоры обеспечивают защиту трубы от блуждающих токов.

Материалом для изготовления неподвижных опор является конструкционная сталь( в отдельных случаях – свинец). Марка стали подбирается в зависимости от материала трубопровода. Для дополнительной защиты опоры и трубы, изделие помещается в термостойкую и влагозащитную оболочку из пенополиуретана с термоусадочной лентой.

Неподвижные опоры , в основном, используются для поддержки безканальных наземных и подземных трубосистем.

Классификация

Неподвижные опоры различаются по типу конструкции, функциональному предназначению трубопровода, типоразмерам, исходному сырью:

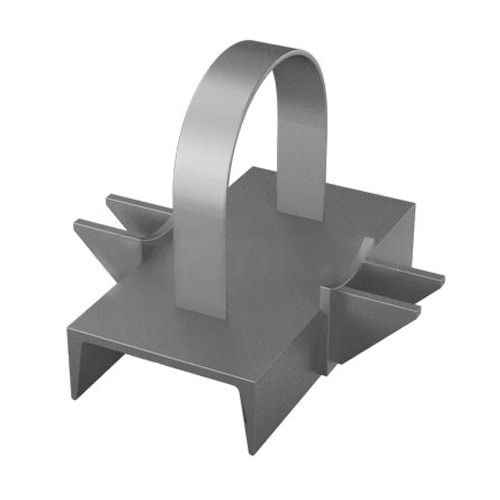

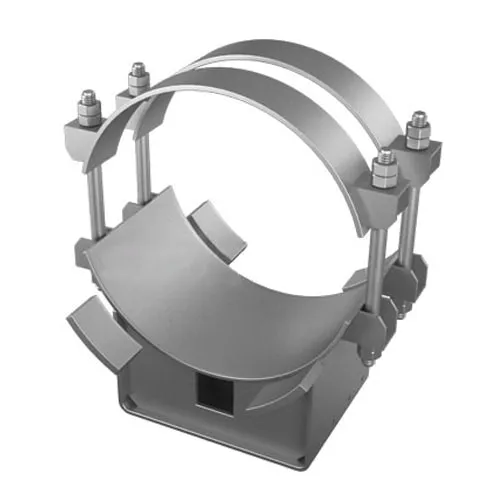

• неподвижные хомутовые и бугельные опоры (однохомутовые, двухомутовые/с плоским или круглым хомутом),
• неподвижные приварные опоры,
• неподвижные боковые опоры,
• неподвижные опоры для ТЭС и АЭС,

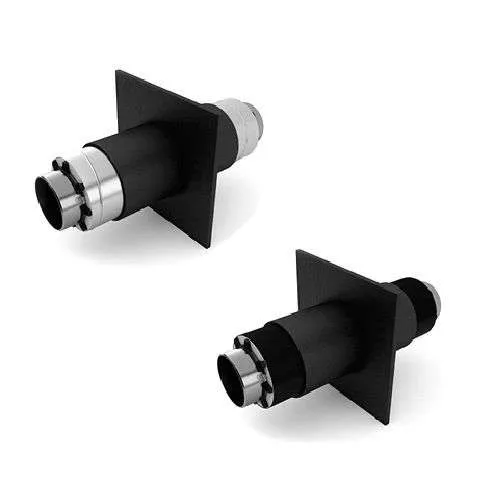

• неподвижные щитовые опоры (обычные, усиленные),

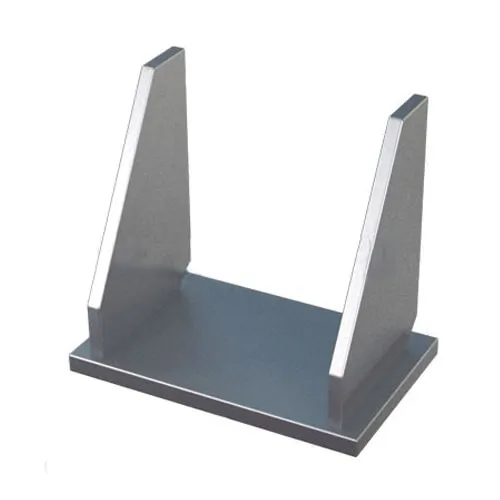

• неподвижные опоры с приварными упорами (двухупорная, четырехупорная),
• скобообразные неподвижные опоры для сетей с повышенной осевой нагрузки,
• неподвижные опоры для труб в ППУ.

Расчет неподвижных опор

Неправильный выбор места установки, типа неподвижной щитовой опоры ППУ или некачественный монтаж могут привести к авариям. В проектах трубопроводов часто рассчитывают максимальное расстояние между неподвижными опорами ППУ ОЦ и сальниковыми компенсаторами. Для трубопроводов, уложенных в подземных каналах, рекомендованные расстояния между опорами зависят от диаметра труб и могут варьироваться от 80 до 160 метров в зависимости от размера.

Для расчёта важны изгибающие напряжения и силы, действующие на трубы. Необходимо вычислить удельную нагрузку, влияющую на трубопровод, как вертикальную, так и горизонтальную, включая влияние ветра для надземных трубопроводов. От этого зависит вес и размеры неподвижных опор ППУ.

Установка неподвижных опор

Установка неподвижных опор При монтаже неподвижных железобетонных щитовых опор в ППУ-изоляции придерживаются правил СНиП 3.05.05-84, которые указывают допустимые отклонения. Например, для внутренних труб максимальное отклонение составляет +/-5 мм, а для внешних — +/-10 мм.

Особые условия предусмотрены для угла наклона — 0,001, если проект не говорит иначе, и расположения у сварных стыков — от 5 до 20 см.

Крепление к трубопроводу осуществляется с помощью хомутов, рекомендованных СНиП 1-Г.7-62. При диаметре трубы более 700 мм крепление хомутами не рекомендуется.

Применение

Неподвижные опоры используют для защиты и поддержки систем водоподачи и водоотведения, на тепловых сетях, паропроводах безканального типа наземной и подземной прокладки.

Особенность неподвижных опор для трубопроводов

Неподвижные опоры активно используются в трубопроводных системах, на которые наиболее значительно влияют внешние силы. Такие сооружения разработаны специально для удержания определенного участка труб ППУ в особом положении. Они также позволяют не смещаться системе.

Если не использовать опоры, то велика вероятность деформации трубы. Если вы хотите избежать поломки всей трубопроводной системы, то неподвижные опоры — это то, что вам нужно. Они позволяют надежно зафиксировать трубы, в результате сохраняется их целостность. Неподвижные опоры чаще всего используются в наземных и подземных бесканальных коммуникациях.

Опоры неподвижные поглощают все вертикальные нагрузки. Это непосредственный вес конструкции трубопровода и транспортируемых по ним продуктов, а также они ликвидируют ряд горизонтальных нагрузок:

• пульсацию,
• температурные деформации,
• вибрацию,
• внутренние скачки давления.
